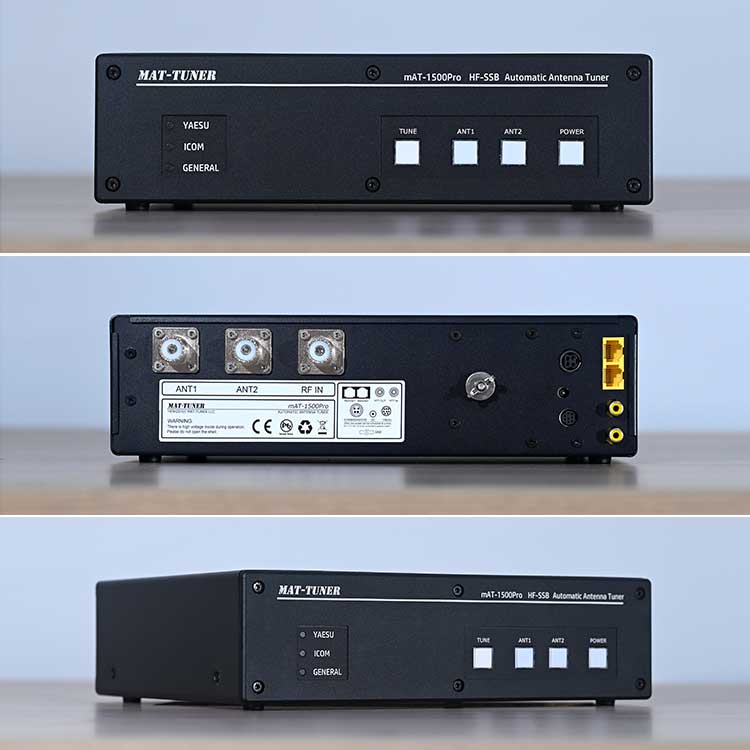

Sintonizador de antenaes un dispositivo clave utilizado para resolver el problema de desajuste de impedancia entre el sistema de antena y el transmisor/receptor. Su valor fundamental radica en actuar como un "puente" para garantizar que la señal de radio pueda transmitirse de manera eficiente. Sus características y aplicaciones son las siguientes.
Adaptación de impedancia: la función principal es convertir la impedancia de entrada de la antena (que a menudo cambia con la frecuencia y el entorno) a la impedancia ideal requerida por el transmisor (generalmente 50 ohmios de resistencia pura). Al ajustar la red interna del inductor (L) y del condensador (C), se reduce la relación de onda estacionaria (SWR) del sistema, se reduce considerablemente la reflexión de la señal y se mejora la eficiencia de la transmisión de energía.
Banda de frecuencia de trabajo extendida: para antenas con longitud eléctrica corta o que cubren múltiples bandas de frecuencia (como antenas portátiles y de látigo montadas en vehículos), sus puntos de resonancia natural son limitados. Los sintonizadores de antena pueden hacer que funcionen eficientemente en estas frecuencias no resonantes, ampliando significativamente el rango de frecuencia disponible.
Proteja el equipo: una relación de onda estacionaria alta hará que una gran cantidad de señal se refleje hacia el tubo amplificador de potencia final del transmisor, lo que generará riesgo de sobrecalentamiento o incluso quemaduras. Los sintonizadores de antena protegen eficazmente los costosos equipos de transmisión optimizando la adaptación.
Flexibilidad y adaptabilidad: especialmente en operaciones móviles o de campo (como comunicaciones de emergencia, investigación científica), es difícil configurar una antena de tamaño ideal.Sintonizadores de antenaPermitir el uso de tamaños no estándar o antenas simples temporales (como cables largos, cables aleatorios) para superar las limitaciones del sitio.
Compensación por impactos ambientales: el movimiento de objetos cerca de la antena (como vehículos, árboles), los cambios climáticos (como la capa de hielo y nieve) e incluso la corrosión del conductor pueden cambiar la impedancia de la antena. El sintonizador de antena se puede ajustar de forma dinámica o manual para compensar estos cambios.
Comunicación de onda corta: Esta es el área de aplicación más clásica de Antenna Tuner. La radiodifusión de onda corta, las comunicaciones de barcos de alta mar, las comunicaciones de aviación y la radioafición dependen de la reflexión ionosférica para la transmisión a larga distancia. Los sintonizadores de antena permiten que antenas relativamente compactas de barcos, vehículos o estaciones base funcionen de manera flexible en múltiples bandas y se adapten a los cambios en tiempo real en la ionosfera.
Radios móviles y portátiles: las antenas utilizadas en radios montadas en vehículos, radios de mochila, estaciones de campo, etc. tienen un tamaño limitado y es difícil lograr una resonancia multibanda. Los sintonizadores de antena incorporados o externos son soluciones estándar para resolver los problemas de bandas de frecuencia estrechas y baja eficiencia, garantizando una comunicación fluida en movimiento.
Radioaficionados: los entusiastas a menudo necesitan instalar antenas en espacios limitados o experimentar con varias formas de antena (GP, V invertida, cable largo, etc.). Los sintonizadores de antena son herramientas esenciales para operar múltiples bandas, usar antenas no resonantes o trabajar en frecuencias no diseñadas, lo que aumenta enormemente la flexibilidad de la comunicación.
Comunicaciones de emergencia y comunicaciones militares: el despliegue rápido es clave en lugares de desastre o en entornos de combate. Los sintonizadores de antena permiten el uso de cualquier conductor disponible (como cables, postes metálicos) o incluso antenas dañadas como radiadores temporales para garantizar que se establezca la comunicación.
Pruebas de antenas e I+D: cuando los ingenieros prueban prototipos o sistemas de antenas, los sintonizadores de antena pueden compensar rápidamente los desajustes de impedancia, facilitar la medición directa de las características de radiación de la antena o el rendimiento del sistema y acelerar el proceso de I+D.
Nota importante:Sintonizador de antenaPor sí solo no amplifica la señal ni mejora la eficiencia de radiación de la propia antena. Su contribución principal es reducir la pérdida de energía en la línea de transmisión e "impulsar" tanta potencia del transmisor como sea posible hacia la antena. Los sintonizadores de antena modernos suelen estar integrados con sistemas de control automático (sintonizadores de antena automáticos) para completar rápidamente la coincidencia. Preste atención a la seguridad (radiofrecuencia de alto voltaje) durante la operación y solo transmita a alta potencia después de una coincidencia exitosa.
